最近有很多人私信问我家里的墙壁开关应该怎么接线，难不成是墙壁开关扎堆坏掉了吗?不管怎么样，还是先把问题解决了再说吧!

  墙壁开关的接线其实并不难，难就难在不同品牌、型号的开关，接线柱上的标识字母不同。这就导致我们很难照着别人接好的开关接线——虽然只有那么几根线，但如果不知道怎么接，也着实让人头疼。

  其实想要给墙壁开关接线并不需要这么复杂，我们只要给接线柱分好类，问题也就迎刃而解了。

  公共端接火线

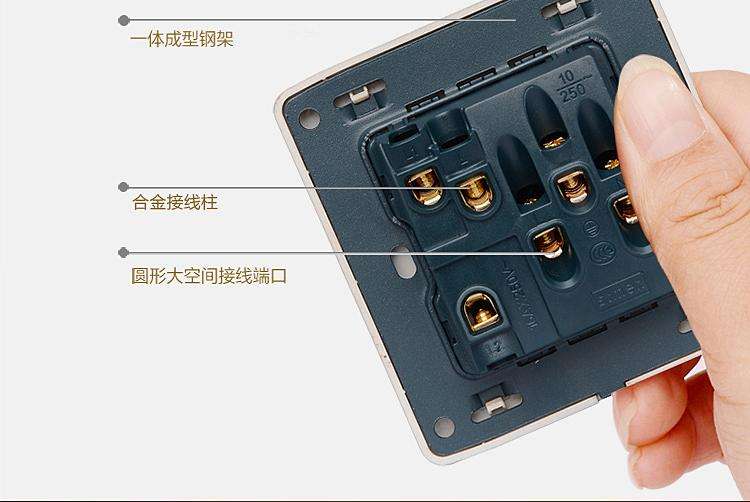

  每一个墙壁开关都会有一个公共端，它一般被标注为“L”或“COM”▼

  接线时，我们要先把火线接在公共端上。有些开关可能会有多个公共端，那就给每一个公共端都接入火线。这个时候又会出现两种情况：

  1.接线盒里火线的数量与公共端的数量相同，那就把每根火线分别接入不同的公共端就行了。

  2.接线盒里只有一根火线，但是开关上有多个公共端(此时公共端的标识就会变成“L+一位数字”;或“L+子母”)。这个时候，我们需要把火线接到任意一个公共端上，再重新拿一段电线，从这个公共端引出线，接到其它公共端上，就像这样▼

  “L+数字”接线柱接灯线

  之所以我们要说墙壁开关好接线，就是因为里面涉及到的线路比较少——只有火线和灯线。火线接在公共端上，剩下的就都是灯线了。用来接灯线的接线柱，一般用“L+数字”的形式来表示。比如L1，L2或者L11，L12等▼

  以单控单开开关为例，它的接线柱只有两个，一个是L，另一个是L1。按照我们刚才所说的，L接火线，L1接灯线就行了。

  这里需要强调的是多开开关——面板上有很多个按键，每个按键控制不同灯具的那种。这种开关的每一个按键，都会对应一个灯线接线柱。这个时候我们就要看好了：接线柱的分布也是有顺序的，一般接线柱的位置和开关按键是对应的。

  此时我们应该把不同的灯线，接在我们希望用来控制它的按键所对应的接线柱上。比如开关有左、中、右三个按键，分别对应a，b，c三个接线柱。又有三个灯，分别是甲、乙、丙。这个时候，想要让最左侧的按键控制甲灯，就需要把甲灯的灯线接在a接线柱上。
