空调蒸发器分类

根据被冷却介质的种类不同，蒸发器可分为两大类：

(1)冷却液体载冷剂的蒸发器。用于冷却液体载冷剂——水、盐水或乙二醇水溶液等。这类蒸发器常用的有卧式蒸发器、立管式蒸发器和螺旋管式蒸发器等。

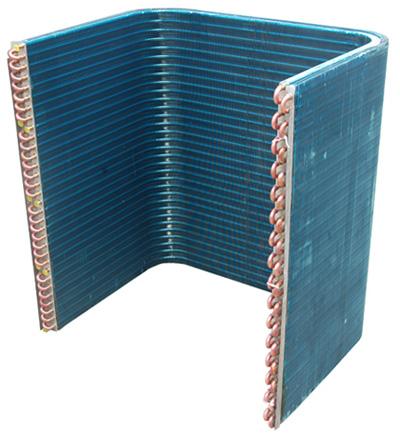

(2)冷却空气的蒸发器。这类蒸发器有冷却排管和冷风机。

卧式蒸发器

其与卧式壳管式冷凝器的结构基本相似按供液方式可分为壳管式蒸发器和干式蒸发器两种。卧式壳管式蒸发器广泛使用于闭式盐水循环系统。其主要特点是：结构紧凑，液体与传热表面接触好，传热系数高。但是它需要充入大量制冷剂，液柱对蒸发温度将会有一定的影响。且当盐水浓度降低或盐水泵因故停机时，盐水在管内有被冻结的可能。若制冷剂为氟利昂，则氟利昂内溶解的润滑油很难返回压缩机。此外清洗时需停止工作。干式氟利昂蒸发器 主要区别在于制冷剂在管内流动，而载冷剂在管外流动。节流后的氟利昂液体从一侧端盖的下部进入蒸发器，经过几个流程后从端盖的上部引出，制冷剂在管内随着流动而不断蒸发，所以壁面有一部分为蒸气所占有，因此，它的传热效果不如满液式。但是它无液柱对蒸发温度的影响，且由于氟利昂流速较高(≥4m/s)，则回油较好。此外，由于管外充入的是大量的载冷剂，从而减缓了冻结的危险。这种蒸发器内制冷剂的充注量只需满液式的1/2～l/3或更少，故称之为“干式蒸发器”。

立管式蒸发器

立管式和螺旋管式蒸发器的共同点是制冷剂在管内蒸发，整个蒸发器管组沉浸在盛满载冷剂的箱体内(或池、槽内)，为了保证载冷剂在箱内以一定速度循环，箱内焊有纵向隔板和装有螺旋搅拌器。载冷剂流速一般为0.3～0.7m/s，以增强传热。

这两种蒸发器只能用于开式循环系统，故载冷剂必须是非挥发性物质，常用的是盐水和水等。如用盐水，蒸发器管子易被氧化，且盐水易吸潮而使浓度降低。这两种蒸发器可以直接观察载冷剂的流动情况，广泛用于以氨为制冷剂的盐水制冷系统。
