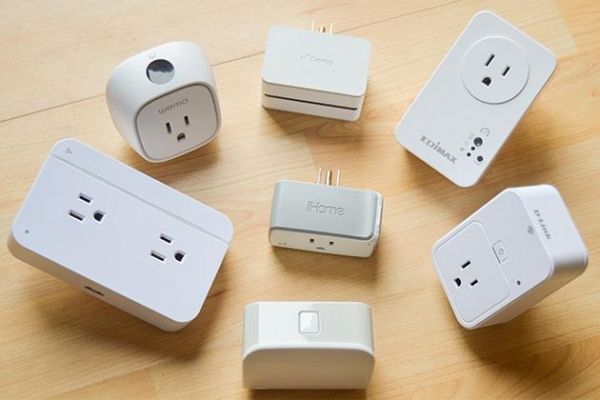

节能插座原理

节能插座的工作原理如下。

使用时，将用电器插入到节能插排的插座中，按下开关就可以对用电器进行供电了。

1.当用电器处于正常使用状态时，其用电电流较大，在经过电流取样检测电路时其电流也大导致其输出的微小电流也大，这样由V=I*R可得，在精密电阻两端的电压也会很大。

2.ADC083测量此数值后传到单片机内，单片机将此数值记录下来且在单片机里有三个存储空间，分别存放当前值、最大值和最小值。传回的数值进行一定的比例换算后发送到数码管上，用于显示当前电路中实时功率的大小，然后单片机又会重新读取从ADC083传回来的数值，并且与原先的数值进行比较，若传回来的数值比原先的大，则会将其存放在最大值空间里，反之，则将其存放在最下值空间里。

3.经过数次读取ADC083的数值后，在单片机里面就有了此电路中的最大电流值和最下电流值。

4.然后将最大值和最小值进行比较，如若发现最小值与最大值的比低于10%，则判断该用电器已经处于待机状态了。经过一段延时后，仍然发现其比值低于10%，则单片机会使继电器断电而彻底消除待机功耗。

5.如想重新启用用电器则需要重新按下插排的开关，则单片机会自动的消除以前所存储的数据并重新进行运算判断用电器是否处于待机状态。
